Uszczelki płaskie teflonowe wycina się z arkuszy PTFE o grubości od 0,5 mm do kilku milimetrów, a wybór grubości zależy od nierówności kołnierza i dostępnego docisku. Materiał PTFE wymaga innej obróbki niż guma czy płyta uszczelkarska, ponieważ jest twardszy, bardziej kruchy przy cienkich przekrojach i podatny na płynięcie pod obciążeniem. Do wycięcia uszczelki na wymiar potrzebne są dokładne dane: średnica zewnętrzna i wewnętrzna, rozstaw i średnica otworów montażowych oraz tolerancje wymiarowe. Gotowe wymiary z katalogu sprawdzają się przy typowych kołnierzach, natomiast nietypowe kształty i otwory wymagają wykonania na zamówienie. Poniżej znajdziesz konkretne wskazówki, jak dobrać grubość i przygotować projekt do wycięcia.
Z czego wycina się uszczelki płaskie teflonowe?
Uszczelki płaskie z PTFE wycina się z arkuszy w formie płyt lub taśm, dostępnych w różnych grubościach i wymiarach handlowych. Taki teflon w arkuszu stanowi półwyrób wyjściowy, z którego następnie wycina się konkretny kształt uszczelki.
Arkusze PTFE produkowane są metodą prasowania i spiekania, co nadaje materiałowi jednolitą strukturę na całej grubości. Dzięki temu uszczelka wycięta z dowolnego miejsca arkusza ma takie same właściwości mechaniczne. Producenci oferują arkusze w standardowych formatach, na przykład 500×500 mm lub 1000×1000 mm, a grubości zaczynają się od cienkich folii i sięgają płyt o grubości kilku milimetrów. Wybór odpowiedniego arkusza to pierwszy krok do przygotowania uszczelki płaskiej PTFE o właściwych parametrach.
Jak grubość materiału wpływa na kompensację nierówności i docisk?
Grubszy materiał lepiej kompensuje nierówności powierzchni, ale wymaga większego docisku, aby uszczelka odkształciła się prawidłowo. Cieńsza uszczelka wymaga mniejszej siły docisku, lecz gorzej wypełnia ubytki i rysy na kołnierzu.
PTFE jest materiałem twardym w porównaniu do gumy, dlatego jego zdolność do odkształcania się jest ograniczona. Przy powierzchniach gładkich i precyzyjnie obrobionych sprawdza się cieńszy materiał, na przykład 1-1,5 mm. Przy kołnierzach z widocznymi nierównościami, korozją lub śladami wcześniejszego montażu lepiej sięgnąć po grubość 2-3 mm, która ma większą rezerwę materiału do wypełnienia szczelin.
Warto pamiętać, że zbyt duża grubość przy niewystarczającym docisku prowadzi do nieszczelności, ponieważ uszczelka nie zostanie odpowiednio ściśnięta. Dlatego dobór grubości zawsze powinien uwzględniać rzeczywisty docisk możliwy do uzyskania w danym połączeniu kołnierzowym.
Kiedy wybrać cienką uszczelkę teflonową?
Cienką uszczelkę wybiera się przy gładkich, precyzyjnie obrobionych kołnierzach i ograniczonej sile docisku. Sprawdza się w połączeniach, gdzie liczy się minimalna grubość warstwy uszczelniającej, na przykład przy niskich ciśnieniach roboczych i stabilnych warunkach pracy.
Kiedy potrzebna jest grubsza uszczelka PTFE?
Grubszą uszczelkę stosuje się przy nierównych lub uszkodzonych powierzchniach kołnierza oraz gdy dostępny jest większy docisk montażowy. Grubszy przekrój daje więcej materiału do kompensacji odchyłek płaskości, co zmniejsza ryzyko przecieków przy nieidealnie przygotowanych powierzchniach.
Dlaczego PTFE wymaga innych parametrów obróbki niż guma czy płyta uszczelkarska?
PTFE wymaga innych parametrów obróbki, ponieważ jest twardszy i bardziej podatny na pękanie krawędzi niż guma, a jednocześnie mniej odporny na tarcie niż typowa płyta uszczelkarska. Nieodpowiednio dobrane narzędzie lub prędkość cięcia prowadzi do postrzępionych krawędzi lub mikropęknięć.
Guma jest materiałem elastycznym i łatwo poddaje się cięciu bez ryzyka pęknięć. Płyta uszczelkarska ma zwykle strukturę włóknistą, która dobrze znosi standardowe noże. PTFE zachowuje się inaczej – przy niewłaściwym nacisku narzędzia może się rozwarstwiać, a przy zbyt dużej prędkości cięcia nagrzewa się i traci precyzję krawędzi.
Dodatkowym wyzwaniem jest zjawisko płynięcia zimnego, charakterystyczne dla PTFE. Materiał pod długotrwałym obciążeniem powoli zmienia kształt, dlatego wycięty otwór lub krawędź powinny mieć zapas tolerancji, uwzględniający tę cechę. Z tego powodu wycinanie uszczelek z PTFE wymaga doświadczenia i odpowiednio dobranych parametrów, inaczej niż przy pracy z gumą czy płytami niemetalicznymi.

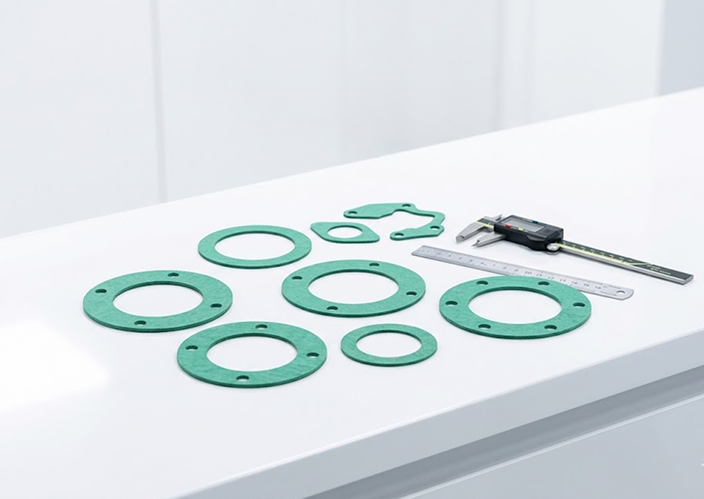

Jak przygotować dane do wycięcia uszczelki na wymiar?
Do wycięcia uszczelki na wymiar potrzebne są precyzyjne dane: średnica zewnętrzna, średnica wewnętrzna, liczba i rozstaw otworów montażowych oraz dopuszczalne tolerancje. Brak jednego z tych parametrów opóźnia realizację zamówienia lub prowadzi do błędnego dopasowania.
Najprościej jest przekazać rysunek techniczny z wymiarami lub próbkę starej uszczelki, jeśli taka jest dostępna. W przypadku braku dokumentacji warto zmierzyć kołnierz bezpośrednio – średnicę zewnętrzną i wewnętrzną kołnierza, średnicę okręgu, na którym rozmieszczone są otwory (tak zwaną średnicę rozstawu), oraz średnicę samych otworów pod śruby.
Tolerancje wymiarowe zależą od zastosowania. Dla typowych połączeń kołnierzowych wystarczają tolerancje standardowe, natomiast przy połączeniach precyzyjnych, na przykład w instalacjach wymagających dokładnego środkowania, warto zaznaczyć zawężone tolerancje już na etapie zamówienia.
Otwory na śruby w uszczelce teflonowej
Uszczelkę teflonową można wykonać z dowolną liczbą i rozmieszczeniem otworów na śruby, zgodnie z rzeczywistym układem kołnierza. Otwory wycina się razem z obrysem zewnętrznym w jednym procesie, co zapewnia ich prawidłowe położenie względem krawędzi uszczelki.
Przy nietypowym rozstawie otworów lub owalnych kołnierzach konieczne jest podanie pełnego układu współrzędnych każdego otworu. Takie dane pozwalają przygotować projekt cyfrowy i wyciąć uszczelkę zgodnie z rzeczywistym połączeniem, bez konieczności ręcznego domiaru na miejscu montażu.
Kiedy wystarczy uszczelka z katalogu, a kiedy trzeba wykonać ją na wymiar?
Uszczelka z katalogu wystarcza wtedy, gdy kołnierz ma standardowe wymiary, zgodne z popularnymi normami przemysłowymi. Wykonanie na wymiar jest konieczne przy nietypowych średnicach, niestandardowym rozstawie otworów lub specyficznym kształcie uszczelki.
Standardowe uszczelki teflonowe na wymiar z gotowej oferty sprawdzają się w typowych instalacjach, gdzie kołnierze odpowiadają powszechnie stosowanym normom. W takich przypadkach wybór gotowego produktu jest szybszy i often tańszy niż zamawianie wycięcia indywidualnego.
Sytuacja zmienia się przy starszych instalacjach, nietypowych kołnierzach własnej konstrukcji lub urządzeniach, gdzie oryginalny producent nie oferuje już zamiennika. Wtedy jedynym rozwiązaniem jest przygotowanie projektu na podstawie pomiarów i zlecenie wycięcia dopasowanej uszczelki. Pełną ofertę materiału znajdziesz pod adresem uszczelki PTFE, a usługę przygotowania niestandardowego kształtu opisuje strona dorabianie i wycinanie uszczelek. Zestawienie typowych rozmiarów dostępne jest w dziale wymiary uszczelek.
Najczęściej zadawane pytania
Jaką grubość uszczelki teflonowej wybrać?
Grubość dobiera się na podstawie stanu powierzchni kołnierza i dostępnego docisku – gładkie powierzchnie wymagają cieńszego materiału, a nierówne lub uszkodzone kołnierze grubszego przekroju. Przy braku pewności co do stanu kołnierza bezpieczniejszym wyborem jest grubość pośrednia, na przykład 2 mm, która łączy dobrą kompensację nierówności z rozsądnym zapotrzebowaniem na docisk.
Czy PTFE da się wyciąć samodzielnie?
Samodzielne wycięcie prostego kształtu jest możliwe, ale wymaga ostrego narzędzia i ostrożności przy krawędziach. Ręczne wycinanie sprawdza się przy prostych okręgach bez otworów, natomiast skomplikowane kształty z precyzyjnie rozmieszczonymi otworami trudno wykonać ręcznie bez odpowiedniego sprzętu, dlatego lepiej zlecić to specjalistom.
Jakie tolerancje są osiągalne przy wycinaniu PTFE?
Osiągalne tolerancje zależą od metody wycinania oraz grubości materiału, przy czym cieńsze arkusze pozwalają zwykle na większą precyzję krawędzi. Przy standardowych zastosowaniach przemysłowych stosuje się tolerancje typowe dla obróbki materiałów niemetalicznych, natomiast przy zastosowaniach precyzyjnych warto uzgodnić dokładne wartości bezpośrednio przy składaniu zamówienia.
Czy uszczelkę teflonową można wykonać z otworami na śruby?
Tak, otwory na śruby wycina się razem z obrysem uszczelki w jednym procesie, zgodnie z podanym rozstawem i średnicą. Wystarczy przekazać dokładne współrzędne lub rysunek kołnierza, aby otwory znalazły się we właściwych miejscach względem krawędzi zewnętrznej i wewnętrznej.
